Автоматические приводы для ПВХ окон

Оконные электроприводы используются для дистанционного управления окнами в жилых, офисных и промышленных помещениях. Также, применение оконной автоматики рекомендовано распоряжением по охране труда Правительства Москвы (№ 1140-РП от 1.07.03, п. 9.9).

В каких случаях применяется оконная автоматика?

открытие/закрытие фрамуг в труднодоступных местах (окна на крыше либо высоко расположенные над уровнем пола окна);
если в здании установлены тяжелые и большие окна (церкви, концертные залы, оранжереи);
окна в зданиях, где существует высокая ветровая нагрузка на окно (высотные строения, дома на морских побережьях, степная местность);
открытие/закрытие створок и фрамуг людьми с ограниченными физическими способностями (госпитали, больницы);
система дымоудаления либо системы «умный дом».

Наиболее полно отвечают требованиям по безопасности, а также по уровню технической оснащенности электроприводы для окон GIESSE. Автоматика для окон Giesse (Италия) устанавливается не только на алюминиевые окна, но и на конструкции из ПВХ и дерева. Температурный режим использования электроприводов GIESSE -20°С до +70°С. Степень защиты IP - от пылезащищенных IP20 до герметичных IP65 (с высокой степенью защиты и возможности работы в агрессивных условиях).

В зависимости от типа окна, веса створки и габаритов, используются разные виды электроприводов.

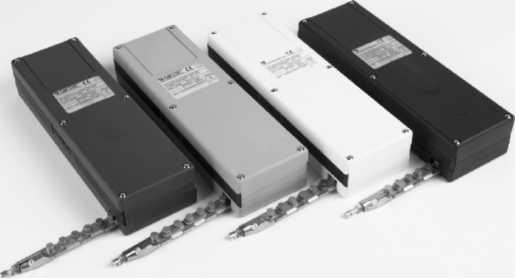

Цепные электроприводы

Это наиболее часто используемые и простые автоматические приводы, легко устанавливаются на большинство окон и фрамуг.

Такие электроприводы предназначены для управления небольшими створками (усилие открывания до 150 Н, при втягивании 300H) с выходом цепи до 40 см. Скорость открывания створки достаточно высока - 4 см/с, из минусов - класс защиты составляет только IP20 (предназначен для использования в местах, защищенных от влаги).

Модификации цепных приводов

1. Электропривод 230В переменного тока (заказной артикул GIE0046.)

2. Электропривод 24В постоянного тока питания (дополнительно используется трансформатор, в комплект электропривода GIESSE не входит) – заказной артикул GIE0274.

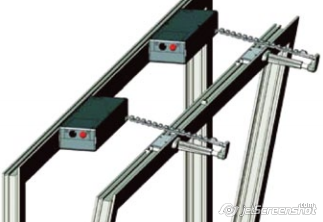

3. Модель электроприводов VARIA T для параллельного включения (для створок свыше 1300 мм шириной), только для 230 B (заказной артикул GIE0121.). Особая конструкция системы предотвращает деформацию сворки при сбое одного из электроприводов.

Электропривод комплектуется стандартным штифтом для систем с толщиной наплава 0-8 мм. Дополнительно применяются штифты:

Штифт 40мм (толщина наплава 13-21мм) – заказной артикул GIE0517
Штифт 50 мм (толщина наплава 25-33 мм – заказной артикул GIE0242.01

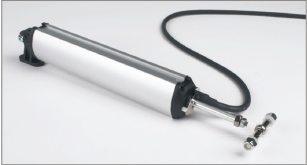

Штоковые электроприводы

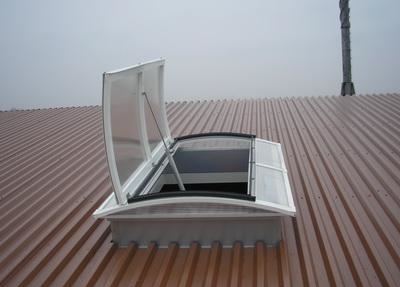

Штоковые электроприводы отличаются компактностью, что особенно важно в условиях ограниченного пространства, они наиболее востребованы в производственных помещениях, где, как правило, установлены массивные оконные конструкции, а также рекомендованы к установке на зенитные фонари. Поэтому усилие открывания гораздо больше, чем у цепного привода - составляет 450 N.

Скорость открывания – 2,3 см/с, кроме того, штоковый электропривод характеризуется повышенной степенью защиты - IP 55 (защита от водяных струй любого направления.)

Заказной артикул GIE0209.

Реечные электроприводы

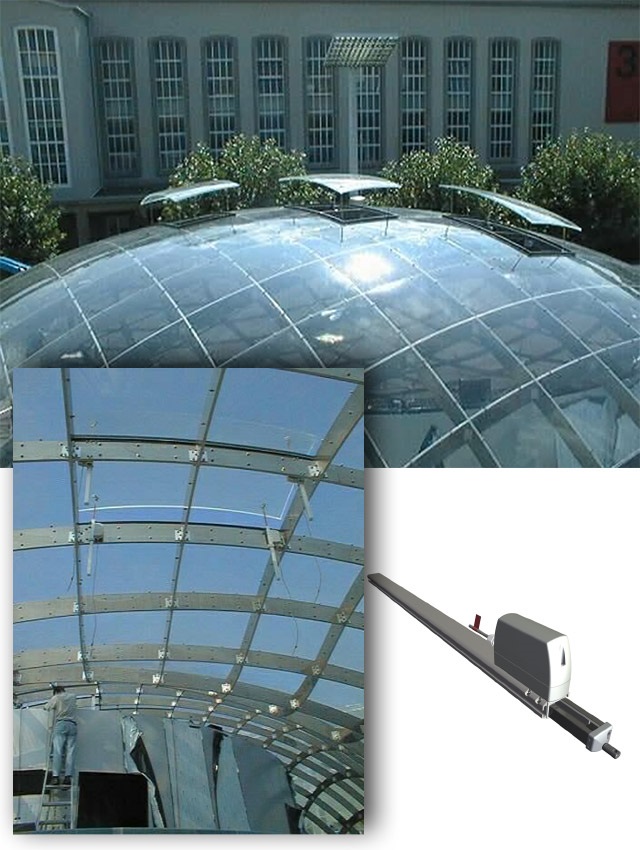

Предназначены для автоматического управления наиболее тяжелыми створками на промышленных и коммерческих объектах (в том числе окнах верхнего освещения, большевесных зенитных фонарях).

Скорость открывания составляет 0,8 см/с, толкающее и втягивающее усилие до 800 N.

Максимальный класс защиты для электроприводов общего назначения и дымоудаления (IP 65) позволяет применять их даже в зонах неблагоприятных климатических условий (прямое попадание дождя, снега), кроме того, они защищены от попадания пыли.

Заказные артикулы GIE0233 (цепь 550мм) и GIE0233.01 (цепь 750 мм)

Наиболее часто используемые системы для управления автоматикой для окон ПВХ

Клавишный переключатель PUL1 ( GIE0054), используется в электрических сетях напряжением 250 В, 50 Гц с током нагрузки до 16 А. Установка возможна, как внутри, так и вне помещения.

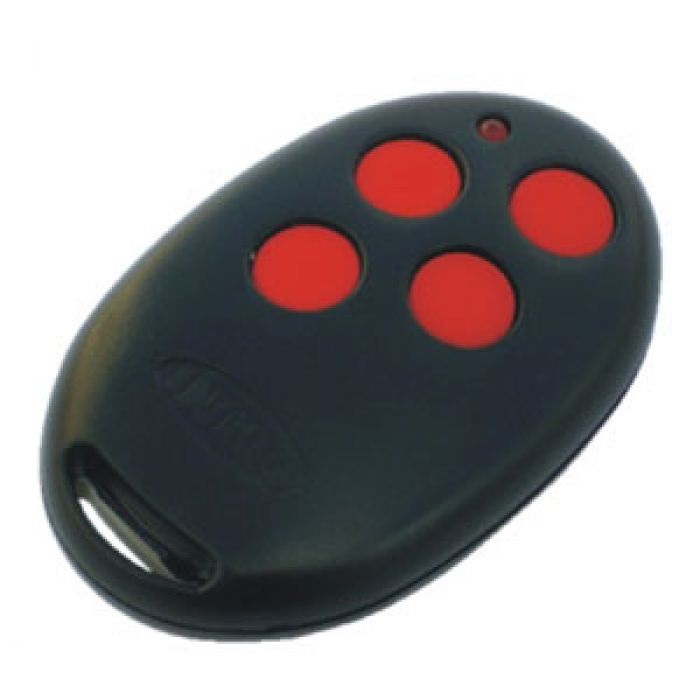

Четырехканальный мини-пульт Intro II 8501-4 (артикул ROS0181). Для каждой из 4 кнопок мини-пульта имеется свой внутренний код для идентификации в системе радиоуправления, управление осуществляется в пошаговом режиме «открыть-стоп-закрыть-стоп», также есть световая индикация кнопок при нажатии. Дальность – до 800 м на открытой местности и до 300 м внутри здания. Внимание: применяется исключительно вместе с радиоуправлением ROS0183
Одноканальный мини-пульт Intro II 8501-1 (артикул ROS0182). Возможности программирования аналогичны ROS0181, есть лишь небольшие отличия в программировании кнопки. Кнопка имеет световую индикацию и пошаговое управление «открыть-стоп-закрыть-стоп».
